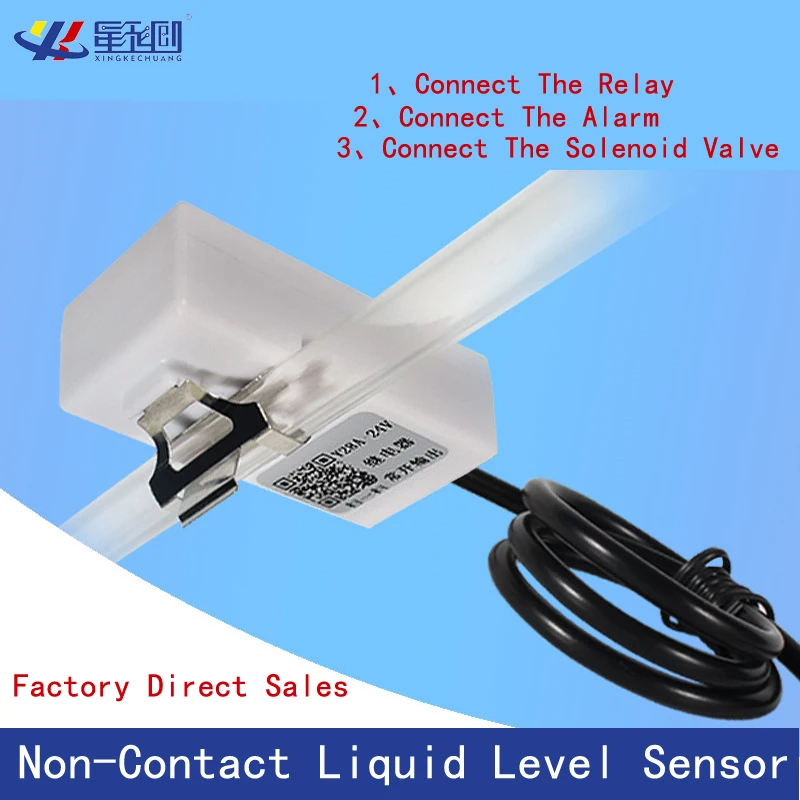

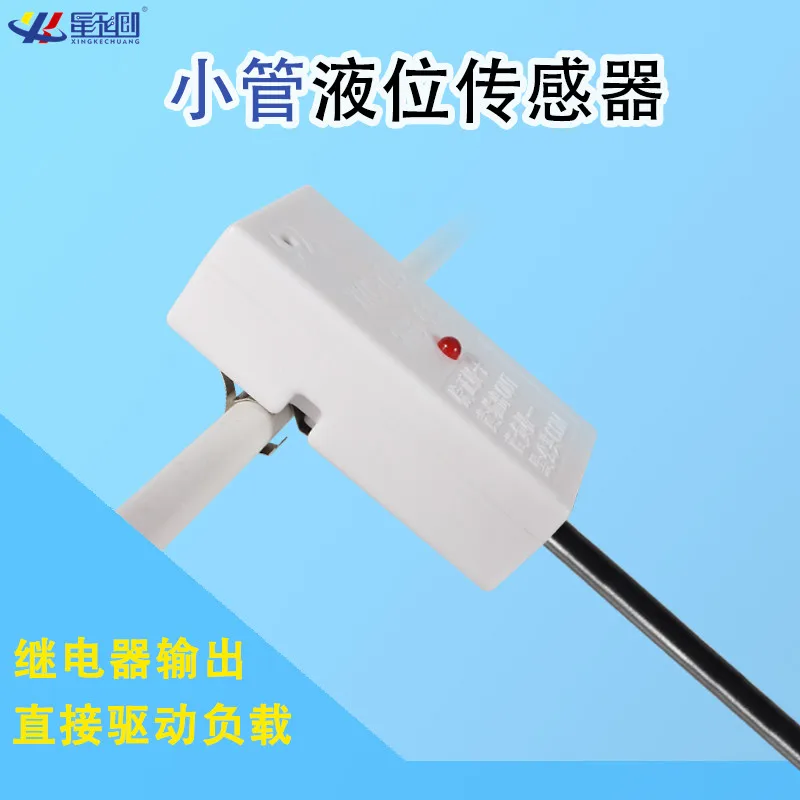

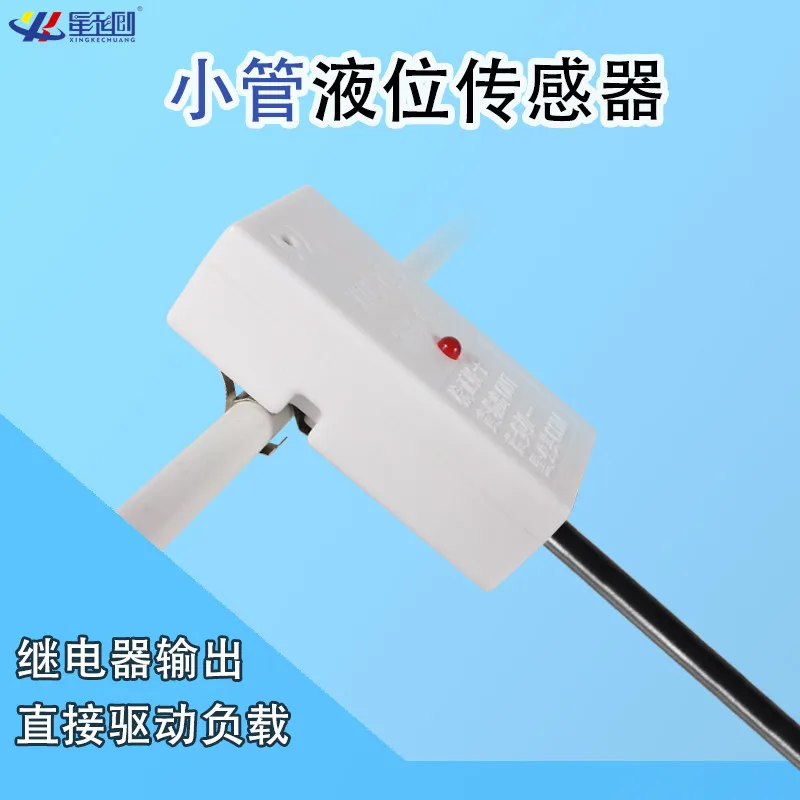

Sensor de nivel de líquido sin contacto para tubería pequeña, Interruptor de Sensor de nivel de agua de tubería de infusión, detección de Sensor de líquido

1. Selección de productos

Los productos XKC-Y28A-NO/NC están especialmente diseñados para tuberías no metálicas (diámetro exterior del tubo D≤ 10MM), respectivamente, el relé normalmente abre la salida y el relé normalmente cerrado la salida;.

Interfaz de salida normalmente abierta — modelo: XKC-Y28A-NO (cc 5V), (CC 12V), (CC 24V)
Interfaz de salida normalmente cerrada — modelo: XKC-Y28A-NC (cc 5V), (CC 12V), (CC 24V)

2 、 características del producto

1. sensor XKC-Y28A-NO/NC, adecuado para tuberías no metálicas (diámetro exterior de la tubería D≤ 10MM) sin contacto directo con líquido, no se corroerá por ácidos fuertes y álcalis y otros líquidos corrosivos,. Y no se verá afectado por la escala u otra influencia de los escombros, Se puede completar para detectar si hay líquido dentro del contenedor o tubería.
2. Ajuste de referencia de nivel de líquido inteligente y función de memoria de nivel de líquido, nivel de líquido de estado de modo de visualización, puede realizar conexión en serie multipunto.
3. La detección es precisa y estable, y se puede detectar el nivel de agua hirviendo.
4. Estructura de circuito electrónico puro, modo de trabajo no mecánico, rendimiento estable y durabilidad.
5. Alta estabilidad, alta sensibilidad, fuerte capacidad antiinterferencia, libre de interferencias electromagnéticas externas, tratamiento especial para interferencias de frecuencia de potencia e interferencias de modo común, para ser compatible con todos los 5V, 12V, adaptadores de corriente de 24V en el mercado.
6. Fuerte compatibilidad, penetrando en varios tubos de contenedores no metálicos, como plástico, vidrio, cerámica y otros contenedores, adecuado para la detección de nivel de líquido de varios contenedores curvos, de arco, cilíndricos o tuberías.
7. El voltaje se puede seleccionar (5V, 12V, 24V), adecuado para conectar varios circuitos y aplicaciones de productos 。

3. Parámetro del producto

Tensión de alimentación (Vin):DC5-24V
Corriente eléctrica: 13mA
Tiempo de respuesta: 500mS
Temperatura de trabajo:-20 ~ 85 ℃

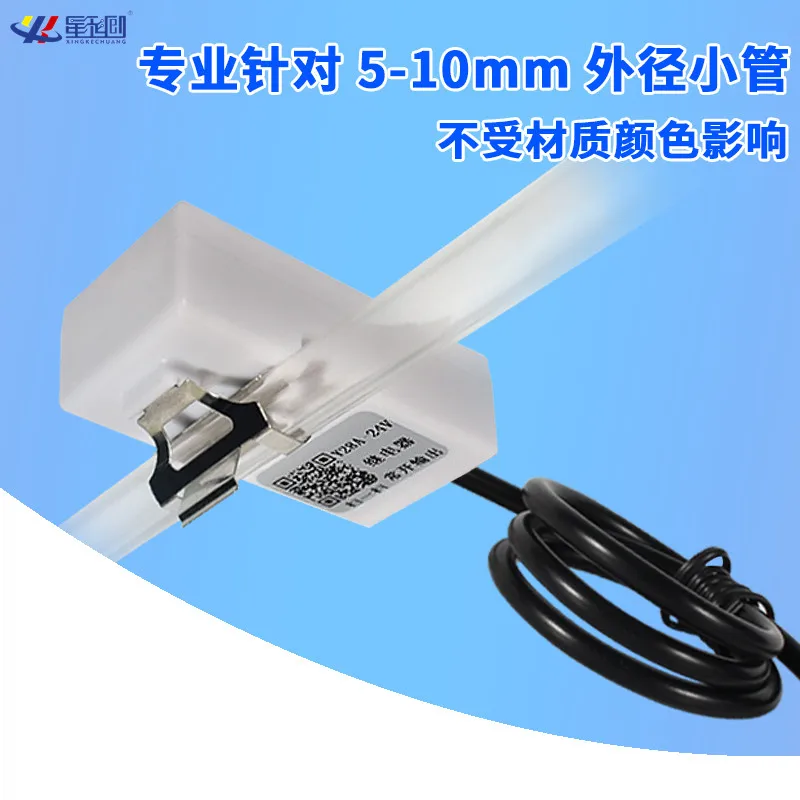

Rango de diámetro de la tubería aplicable: diámetro exterior de la tubería D(mm)5-10(mm).
Precisión del nivel de líquido: ± 1,5mm
Humedad: 5% ~ 100%
Longitud de la línea: 500MM(± 10MM)(el volumen se puede personalizar).
Secuencia de terminales:
Marrón (fuente de alimentación positiva), amarillo (salida de señal)
Azul (potencia negativa), negro (terminal COM)
Material:PC-V0 material ignífugo
Rendimiento a prueba de agua: IP65

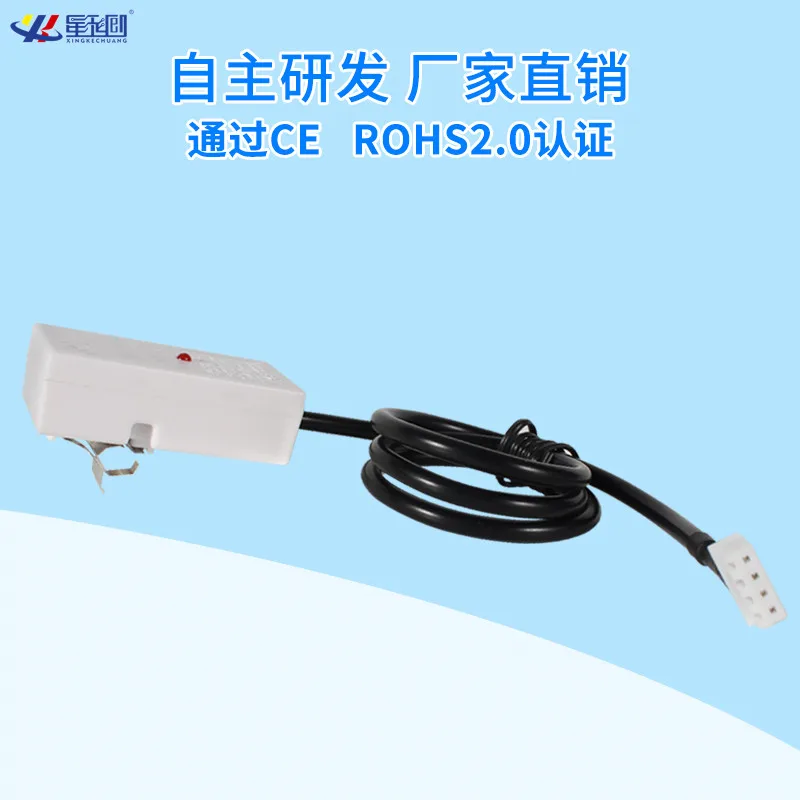

Certificación de la norma de seguridad: CE
Certificación de protección del medio ambiente: ROHS2.0

4. Método de instalación

① Tire de la metralla
②Tire de la metralla y coloque la tubería de agua entre las dos metralla.
③ Solo suelte la metralla

Nota:
1. Este producto es adecuado para tuberías con un diámetro exterior de 5mm ~ 10mm, y el máximo no debe exceder 11mm
2. El ángulo de apertura Máximo de la hoja de resorte no debe exceder los 60 °

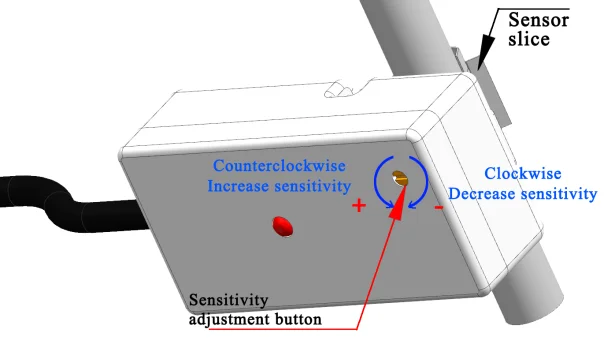

5. Ajuste de sensibilidad

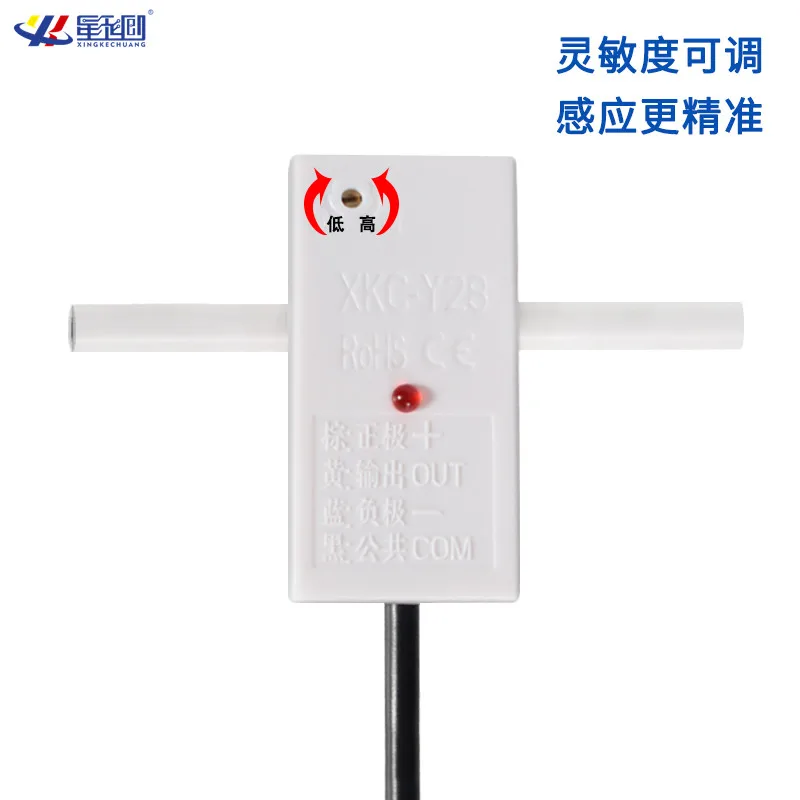

Después de instalar el sensor, conecte la línea de alimentación y la línea de señal, y ajuste el nivel de agua del contenedor o tubería entre los bordes superior e inferior de la película del sensor negro. Gire el potenciómetro en la esquina superior izquierda del sensor con un destornillador de hoja plana. Gírelo en sentido antihorario para aumentar la sensibilidad y gírelo en sentido horario para disminuir la sensibilidad.
Si la sensibilidad es demasiado baja, gire el potenciómetro en sentido antihorario hasta que la luz indicadora roja simplemente se encienda.
Si la sensibilidad es demasiado alta, gire el potenciómetro en el sentido de las agujas del reloj hasta que la luz indicadora roja simplemente se apague.

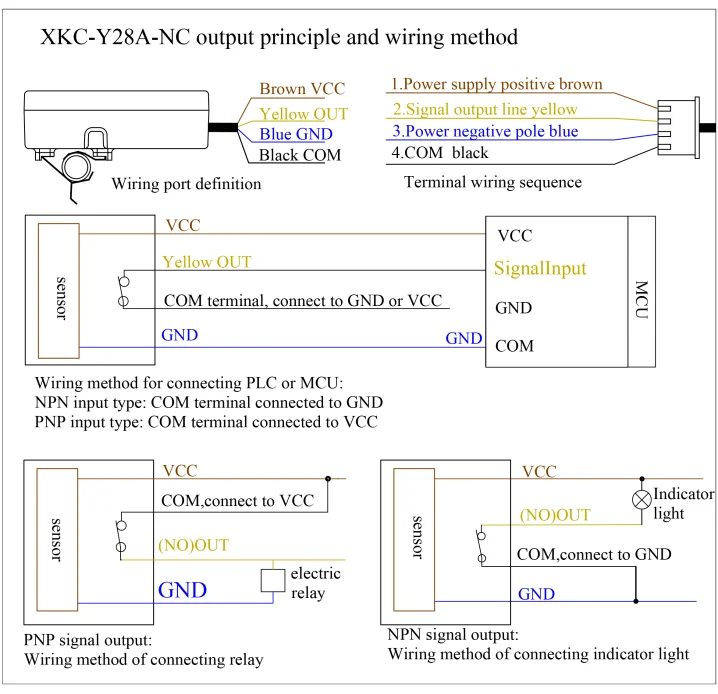

6 、 instrucciones de cableado

Principio de funcionamiento de la salida del punto NC del relé:
1. Cuando el cable negro está conectado a VCC:
Cuando se detecta líquido, el relé se cierra y el punto NC del relé se desconecta;
Cuando no se detecta líquido, el relé se desconecta, el punto NC del relé se enciende y el voltaje VCC es de salida;
2. Cuando el cable negro está conectado a GND:
Cuando se detecta líquido, el relé se cierra y el relé NC punto O se abre;
Cuando no se detecta líquido, el relé se desconecta, el punto NC del relé se enciende y el voltaje GND es de salida;

Principio de funcionamiento del relé sin punto de salida:
1. Cuando el cable negro está conectado a VCC:
Cuando se detecta el líquido, el relé está cerrado, NO hay punto del relé encendido y el voltaje VCC es de salida;
Cuando no se detecta líquido, el relé se desconecta y el relé NO tiene ningún punto;
2. Cuando el cable negro está conectado a GND:
Cuando se detecta líquido, el relé está cerrado, NO hay punto del relé se enciende y el voltaje GND es de salida;
Cuando no se detecta líquido, el relé se desconecta y el relé NO tiene ningún punto;

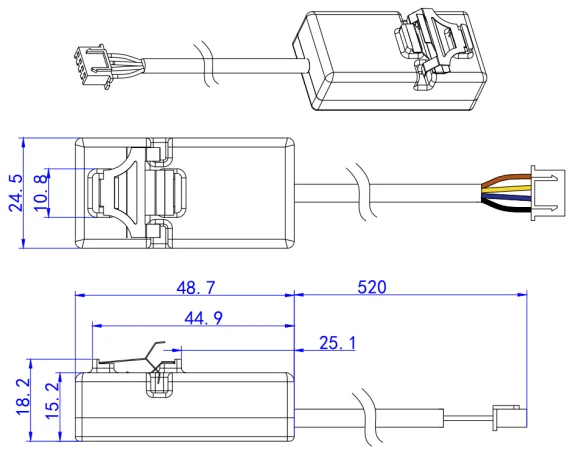

7. Tabla de tallas del producto
