SONY-microscopio digital imx224 de alta sensibilidad, cámara trinocular fluorescente de 120fps, 1.2MP, USB 3,0, vídeo digital, USB, darkfield, E3

Característica

Sensor SONY Exmor IMX224 CMOS

Marco alto: 60fps a 1280×960 120fps a 640×480

Interruptor de profundidad de 8/12 bits en tiempo Real;

Sensibilidad súper alta hasta 2040mV(IMX224) especial para aplicación de campo oscuro y fluorescencia.

Ruido ultrabajo y baja disipación de energía mediante conversión a/d paralela A columna;.

Con resolución de hardware 1.2MP

Cámara estándar de montaje en C;

Carcasa de aleación de aluminio de zinc integrada;

Interfaz USB3.0 de 5 Gbps que garantiza una alta tasa de fotogramas;

Con aplicación avanzada de procesamiento de vídeo e imágenes RisingView;

Descripción del producto

La cámara E3 CMOS adopta el sensor SONY CMOS Exmor como dispositivo de recogida de imágenes y USB3.0 se utiliza como interfaz de transferencia de datos.

Resolución de hardware de cámara E3 COMS 1.2mp y viene con la carcasa compacta de aleación de aluminio de zinc integrada.

E3 COMS viene con video avanzado y aplicación de procesamiento de imágenes RisingView;.

E3 COMS puede ser ampliamente utilizado en ambientes de luz de campo brillante y captura y análisis de imágenes de microscopio con mayor tasa de fotogramas.

Código de pedido	Sensor y tamaño (mm)	Pixel(μm)	Sensibilidad G	FPS/Resolución	Binning	Exposición
			Señal oscura
E3 1.2MP	1,2 M/IMX224(C)	3,75×3,75	2040mV con 1/30s	60 @ 1280×960	1×1	0.105ms — 15s
	1/3 “(4,8×3,6)		0,15 mV con 1/30s	120 @ 640×480	2×2

Otra configuración de HARDWARE
Rango espectral	380-650nm (con filtro IR)
Balance de blancos	ROI Balance de blancos/ajuste Manual de temperatura-tinte
Técnica de reproducción de Color	Motor de Color ultrafino
Sistema de grabación	Imagen fija y película
Sistema de refrigeración *	Natural
Entorno operativo
Temperatura de funcionamiento	-10c-50c
Temperatura de almacenamiento	-20c-60c
Humedad de funcionamiento	30-80% RH
Almacenamiento de humedad	10 — 60% RH
Fuente de alimentación	Puerto USB DC 5V sobre PC
Entorno de SOFTWARE
Sistema operativo	Compatible con Microsoft Windows XP / Vista / 7 /8 (32 y 64 bits).
	OS X (Mac OS X), Linux (nota: RisingView para MAC y Linux son versiones simples sin medición ni función de proceso de imagen).
Requisitos de PC	CPU: igual a Intel Core2 2,8 GHz o superior
	Memoria: 2GB o más
	Puerto USB: puerto USB 2,0 de alta velocidad
	Pantalla: 17 “o más grande
	CD-ROM

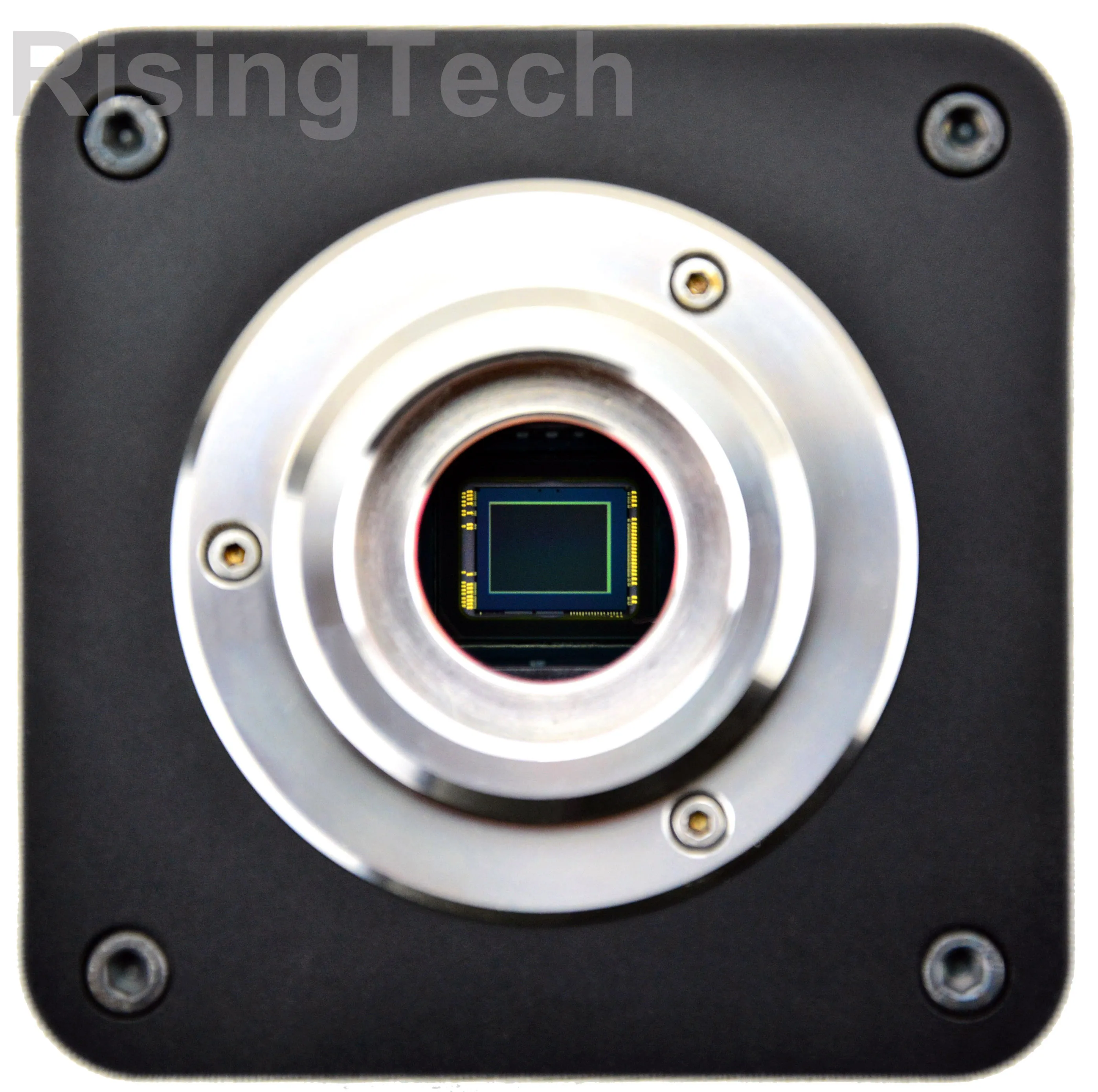

Cámara E3 CMOS instalar sensor SONY IMX224

Alta sensibilidad: 2040mv con 1/30s, es una buena opción para Darkfield y microscopio fluorescente.

Velocidad máxima de fotogramas 60fps @ 1280×960

Alta sensibilidad

AltoRango Dinámico

Sensor SONY Exmor COMS

1) Bajo nivel de ruido y alta sensibilidad

1. Como puede ver en el diagrama anterior, el sensor “Exmor” tiene 2 procesos de reducción de ruido
Incluye reducción de ruido analógica y reducción de ruido digital mientras que la tradicional tiene
Solo reducción de ruido analógica.

2. Incluso la menor cantidad de ruido de señal puede tener un impacto negativo en una foto. El ruido es
Se introduce en una imagen si hay defectos en el silicio con el que está hecho el píxel.
Minimizando la aparición de defectos y contaminación y blindaje de áreas que son
Vulnerable a defectos, Sony ha reducido la cantidad de ruido que puede ser posible en otros
Sensores.

3. Sony mejora la sensibilidad del sensor CMOS modificando la matriz y el diseño del transistor,.
Y al hacer el fotodiodo lo más grande posible y crear un sistema que aumenta el
Precisión de la luz que se guía al fotodiodo.

2) retroiluminado, alta sensibilidad y sin defectos relacionados con CRA (“Exmor R”)

Sony mejoró aún más las capacidades del sensor CMOS desarrollando una retroiluminación
Estructura, con el objetivo de crear una cámara capaz de tomar fotografías excepcionales incluso por
Luz de las velas. “Exmor R” es aproximadamente el doble de sensible que un frente iluminado convencional
Sensor CMOS y también produce poco ruido. En un sensor CMOS retroiluminado, la luz se dirige
Sobre el sustrato de silicio desde atrás, permitiendo que la luz se use con un nivel de eficiencia que no
Posible con estructuras de píxeles iluminadas frontales convencionales. Ahora los fotógrafos pueden crear
Imágenes suaves y de alta calidad con poca luz, incluyendo escenas nocturnas.

El problema relacionado con CRA (fondo no uniforme) ya no existe.

3) velocidad rápida del cuadro
La clave para aumentar la velocidad se puede encontrar en el procesamiento de señal paralelo. Los sensores CMOS tienen
Circuitos de conversión analógica-digital (a/d) que convierten señales de píxeles analógicos en señales digitales. Velocidad
Se aumenta al organizar miles de estos circuitos en una matriz horizontal y permitirles
Operar simultáneamente. Los circuitos de conversión a/d utilizados en los sensores CMOS de Sony son importantes.
Características, incluido el tamaño reducido de los circuitos analógicos en los que se crea ruido, y
Cancelación automática de ruido. Este diseño de circuito permite combinar la reducción de ruido con
Velocidad mejorada.
Los últimos sensores Sony pueden soportar una velocidad de fotogramas rápida y el USB3.0 podría ayudarlo a lograr su
Mejor rendimiento. Esta es la razón por la que RisingTech desarrolla nuevas cámaras basadas en USB3.0.
Además, USB 3,0 ayuda a la cámara a transferir vídeo en 12/14 bits.

4) obturador Global (algunos sensores)
El CMOS convencional utiliza el obturador rodante mientras que el CCD utiliza el obturador global. Ahora algunas Sony
Los sensores “Exmor” y “Exmor R” utilizan un obturador global que hace que el sensor CMOS sea más como un CCD,
Como IMX174, IMX302.

5) buena continuidad
En un futuro cercano, Sony desarrollará y proporcionará mejores sensores y esto enriquecerá RisingTech E3.
Y productos de la familia G3.

Interfaz USB3.0 5 gbps que garantiza una alta tasa de fotogramas

La cámara E3 se conecta al ordenador por el software RisingView

Imagen fluorescente

Imagen Darkfield

Imagen BrightField

Imagen PCB

Imagen metalúrgica

El cuerpo de la Cámara E3 COMS, hecho de aleación de zinc resistente, garantiza una solución de trabajo resistente. La cámara es

Diseñado con un IR-CUT de alta calidad para proteger el sensor de la cámara. No se incluyen piezas móviles. Estas medidas garantizan un
Solución robusta y robusta con una mayor vida útil en comparación con otras soluciones de cámaras industriales.

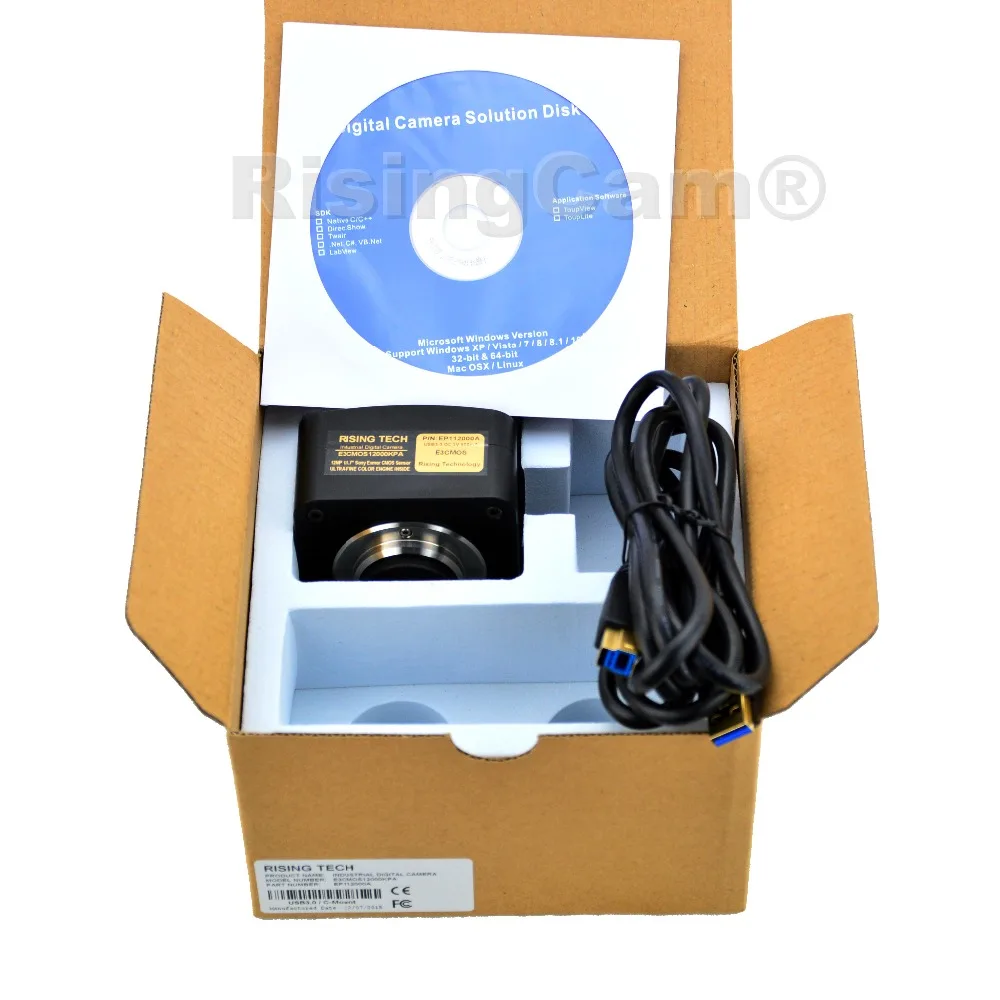

Lista de embalaje de cámara estándar
A	Caja de cartón L:50cm W:30cm H:30cm (20 piezas, 12 ~ 17Kg/caja de cartón, 0.045m3), no se muestra en la foto
B	Caja de regalo L:15cm W:15cm H:10cm (0,8 ~ 1,0Kg/caja)
C	Cámara de montaje en C serie E3 USB3.0
D	Cable de conectores chapados en oro USB 3,0 de alta velocidad A macho A B macho/2,0 m
E	CD (software de Driver y utilidades, 12cm)
Accesorio opcional
F	Adaptador de lente ajustable	Montaje C a tubo ocular de diámetro de 23,2mm
		(Elija 1 de ellos para su microscopio)
		Montaje C a tubo ocular dia.31,75 mm
		(Elija 1 de ellos para su telescopio)
G	Adaptador de lente fijo	Montaje C a tubo ocular de diámetro de 23,2mm
		(Elija 1 de ellos para su microscopio)
		Montaje C a tubo ocular dia.31,75 mm
		(Elija 1 de ellos para su telescopio)
	Nota: Para accesorios opcionales F y G, especifique su tipo de cámara (montura C, cámara de microscopio o cámara de telescopio) el ingeniero de RisingTech le ayudará a determinar el microscopio correcto o el adaptador de cámara de telescopio para su aplicación;
H	108015 (diámetro 30,0mm a mm anillo)/anillos adaptadores para tubo ocular de 30mm
I	108016 (diámetro 30,5mm a 30,5mm anillo)/anillos adaptadores para tubo ocular de mm
J	108017 (diámetro 31,75mm a 31,75mm anillo)/anillos adaptadores para tubo ocular de mm
H	Calibración encendida	106011/TS-M1(X = 0,01mm/100Div.);
		106012/TS-M2(X,Y = 0,01mm/100Div.);
		106013/TS-M7(X = 0,01mm/100Div., 0,10mm/100Div.)

Embalaje Estándar E3

Nuestros servicios

Garantía: 1 año
